背景🔖
在聊 CNN 之前，我们先来做一个简单的小互动：
- 请看一眼你身边的任何一个物体，比如一个水杯。
- 现在，我把它稍微挪动一下位置，再让你看。你依然认得它。
- 我把它旋转一个角度，你还认得它。
- 我把它拿到光线更暗的地方，你依然认得它。
- 我甚至用手挡住它的一半，你的大脑也能立刻脑补出它完整的样子。
对我们人类来说，这一切都发生得如此自然，以至于我们从未思考过，这个识别的过程，到底有多么神奇和复杂。
但在计算机的眼中，世界完全是另一番模样。一张图片，对它来说，只是一个由几百万个代表着颜色和亮度的数字（像素）组成的、巨大而冰冷的矩阵。
- 你把图片里的水杯向右平移了 10 个像素，对于计算机来说，整个数字矩阵都变了！它看到的是一张全新的、完全不同的图片。
- 你把图片的光线调暗了一点，矩阵里所有的数字也都变了！
那么，AI 是如何克服这种死板的数字视角，学会像我们人类一样，从千变万化的像素中，识别出物体本质的呢？
这个问题的答案，就藏在我们今天要聊的，人工智能中的一个重要的重要概念 ——CNN（Convolutional Neural Network），卷积神经网络！
一、在 CNN 之前 —— 传统神经网络的视觉障碍🔖
要理解 CNN 的革命性，我们必须先看看它打败的那个旧时代王者 —— 全连接神经网络（Fully Connected Neural Network, FCNN），也就是我们在《神经网络》那笔记里搭建的那个基础模型。
用 FCNN 来做图像识别，会遇到两个灾难性的问题：
🔹灾难一：参数爆炸 —— 多到无法承受
- 问题：FCNN 的全连接特性，意味着上一层的每一个神经元，都要和下一层的每个神经元相连接。
- 计算一下：假设我们有一张小小的 100×100 像素的彩色图片。◦ 这张图片的输入层，就需要 100 × 100 × 3（RGB 三通道）= 30,000 个神经元。◦ 如果我们的第一个隐藏层，也设置了 30,000 个神经元。◦ 那么，仅仅是从输入层到第一个隐藏层，所需要的连接数（也就是权重参数），就是 30,000 × 30,000 = 9 亿！
- 后果：这是一个天文数字！要训练这么多的参数，不仅需要无法想象的计算资源，模型也会因为参数过多而极易陷入过拟合（死记硬背训练图片，无法泛化新图片）。而这还只是一张小图片的网络的第一层而已！
🔹灾难二：空间结构丢失 —— 把世界揉成一团
- 问题：FCNN 在处理图片时，会先把 100×100 的二维像素矩阵，粗暴地拉伸一个 30,000 维的一维长向量。
- 后果：这个拉伸的动作，彻底破坏了图像中至关重要的空间结构信息！
- 在原始图片中，像素 A 和像素 B 是相邻的，它们共同构成了一条边缘。
- 但在被拉成一维向量后，A 和 B 可能相隔了 100 个位置，它们之间的邻里关系完全丢失了。
- 这意味着，FCNN 无法理解上下左右这样的空间概念。它就像一个把一幅完整的拼图打散成一堆单个碎片，然后试图去理解这幅画内容的脸盲症患者。
FCNN 的这两个原罪，注定了它永远无法成为一个优秀的视觉大师。计算机视觉领域，迫切地需要一个全新的、专为处理网格状数据（如图片）而生的网络架构。
二、CNN 的创世灵感 —— 像生物视觉一样看世界🔖
CNN 的横空出世，其灵感，直接来源于对生物视觉系统的模仿，特别是我们大脑的视觉皮层。
上世纪 50-60 年代，两位神经科学家 Hubel 和 Wiesel 的诺贝尔奖级研究发现：
- 我们大脑的视觉皮层中，存在一些初级视觉神经元。这些神经元，并不会对整个视野做出反应，而是只对自己负责的一小块区域（感受野）内的、特定方向的边缘或线条，产生强烈的激活。
- 更高级的神经元，则会将这些初级神经元的信号组合起来，以识别更复杂的形状，比如角点、曲线。
- 这个过程层层递进，最终，在最高级的视觉中枢，我们形成了对一张脸、一只猫等复杂物体的认知。
- 这个过程，类似做拼图，初级神经元识别较小的分块，更高层的神经元识别拼接后的大块，逐步递归，组成整张图片。
CNN 的架构设计，完美地复刻了生物视觉的这两个核心洞察：
- 局部感受野（Local Receptive Fields）：神经元不需要看整张图，只需要关注一小块局部区域。
- 层次化特征提取（Hierarchical Feature Extraction）：从简单的边缘，到局部的形状，再到整体的物体，认知是层层抽象的。
基于这两个洞察，CNN 引入了它最核心、最神奇的三大法宝：卷积（Convolution）、激活（Activation）和池化（Pooling）。
三、CNN 的三板斧 ——AI 视觉的原子操作🔖
现在，让我们打开 CNN 的发动机舱，看看这三板斧是如何协同工作，让 AI 开眼的。
🔹第一板斧：卷积层（Convolutional Layer）—— 特征提取大师
这是 CNN 的灵魂所在！它的目标，就是从原始的像素矩阵中，提取出各种有用的局部特征。
核心工具：卷积核（Kernel）/ 滤波器（Filter）
- 它是什么：你可以把它想象成一个个小小的、带有特殊任务的放大镜或特征探测器。
- 它的样子：它本身也是一个小小的数字矩阵，比如 3×3 或 5×5。矩阵里的数字（权重），决定了这个探测器的任务是什么。◦ 一个专门探测垂直边缘的卷积核，可能长这样：[[1, 0, -1], [1, 0, -1], [1, 0, -1]]◦ 一个专门探测水平边缘的卷积核，可能长这样：[[1, 1, 1], [0, 0, 0], [-1, -1, -1]]◦ 还有的卷积核，在训练后，可能会自发地学会去探测特定的颜色、角点、或者某种纹理。
💡 重要：
这些卷积核里的权重，不是人为设计的，而是和神经网络的权重一样，是通过反向传播，从数据中学习出来的！

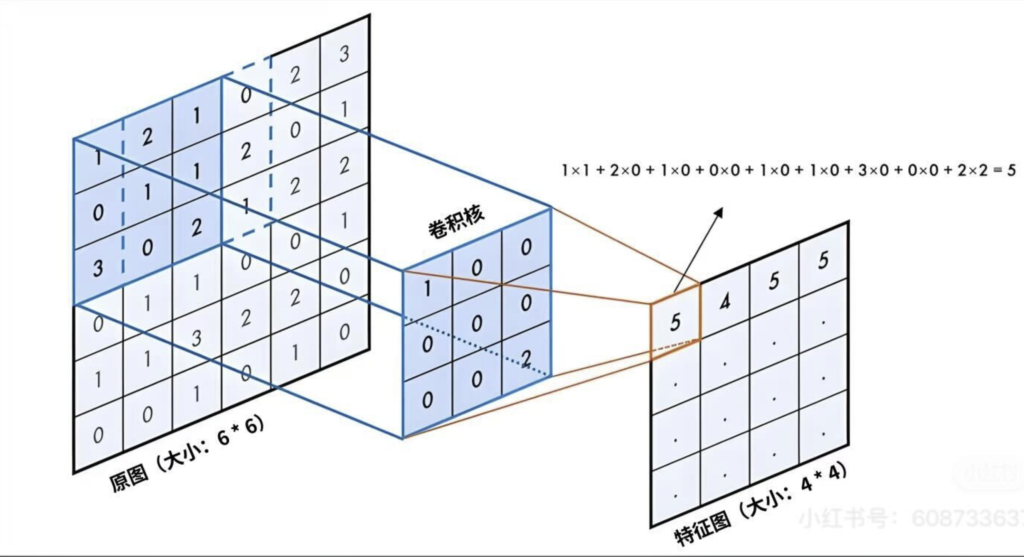

卷积操作是如何进行？—— 像扫雷一样的过程
- 我们拿起一个 3×3 的垂直边缘探测器（卷积核）。
- 将它覆盖在输入图片左上角的 3×3 区域上。
- 将这个探测器矩阵，与它覆盖的图片区域的像素矩阵，进行对应位置相乘，然后全部相加的运算（数学上叫点积运算）。
- 这个运算会得到一个单一的数字。这个数字，就代表了当前区域，与垂直边缘这个特征的匹配程度。如果这个区域恰好有一个强烈的垂直边缘，这个数字就会很大；如果这个区域很平滑，数字就会接近 0。
- 然后，我们将这个探测器向右移动一个像素（步长 Stride），重复上面的运算，得到第二个数字。
- …… 就这样，这个探测器像玩扫雷一样，从左到右、从上到下地，滑过整张输入图片。
- 最终，它会生成一张新的、尺寸稍小的二维矩阵。这张新矩阵，就被称为特征图（Feature Map）。
特征图是什么？
- 它不再是原始的像素图。它是原始图片经过垂直边缘探测器过滤后的结果。在这张图上，数值越高（大）的地方，就代表原始图片对应位置，存在一个越强烈的垂直边缘。
- 我们会有很多个不同的卷积核！一个卷积层，可能会同时使用几十上百个不同的特征探测器（比如 64 个）。
- 一个探测垂直边缘。
- 一个探测水平边缘。
- 一个探测 45 度角边缘。
- 一个探测红色斑点。
- ……
- 每一个卷积核，都会在原始图片上扫一遍，生成一张属于它自己的特征图。
- 所以，一个拥有 64 个卷积核的卷积层，在接收一张输入图片后，会输出 64 张不同的特征图！这 64 张图，就构成了对原始图片在不同维度上的、丰富的特征描述。
CNN 如何解决 FCNN 的两大灾难？
- 参数共享：这是 CNN 最天才的设计！在扫雷的过程中，同一个特征探测器（卷积核），是被重复使用在图片的所有位置上的。这意味着，我们只需要学习这一个 3×3 卷积核的 9 个权重，就能处理整张图片！相比 FCNN 每个连接都有独立权重，这极大地减少了参数数量，从亿级别骤降到了万级别，彻底解决了参数爆炸问题。
- 保留空间结构：卷积操作，本身就是在二维空间上进行的。它完美地保留了像素之间的邻里关系，并且它学到的特征（比如一个角点），本身就是由局部空间关系构成的。
🔹第二板斧：激活函数层（Activation Layer）—— 非线性的点睛之笔
- 职责：在卷积层输出的特征图上，应用一个非线性的激活函数（最常用的是 ReLU——Rectified Linear Unit）。
- ReLU 做了什么：极其简单！ReLU(x)=max(0,x)。也就是说，它会遍历特征图上的每一个数值，将所有小于 0 的数值，全部变成 0，大于 0 的数值保持不变。
- 为什么需要非线性：◦ 如果没有激活函数，或者激活函数是线性的，那么无论你的神经网络有多少层，它本质上都只是一个简单的线性模型的叠加，其表达能力非常有限，无法学习复杂的数据模式。◦ 引入 ReLU 这样的非线性开关，就赋予了神经网络 “拐弯” 的能力。它能够拟合极其复杂的、非线性的决策边界，从而极大地提升了模型的表达能力。这就像只用直线无论如何也画不出一个圆，但一旦你有了曲线这个工具，就能创造无限的可能。
🔹第三板斧：池化层（Pooling Layer）—— 信息降维与精华提炼
- 职责：对经过激活的特征图，进行下采样（Down-sampling），即降低其尺寸。

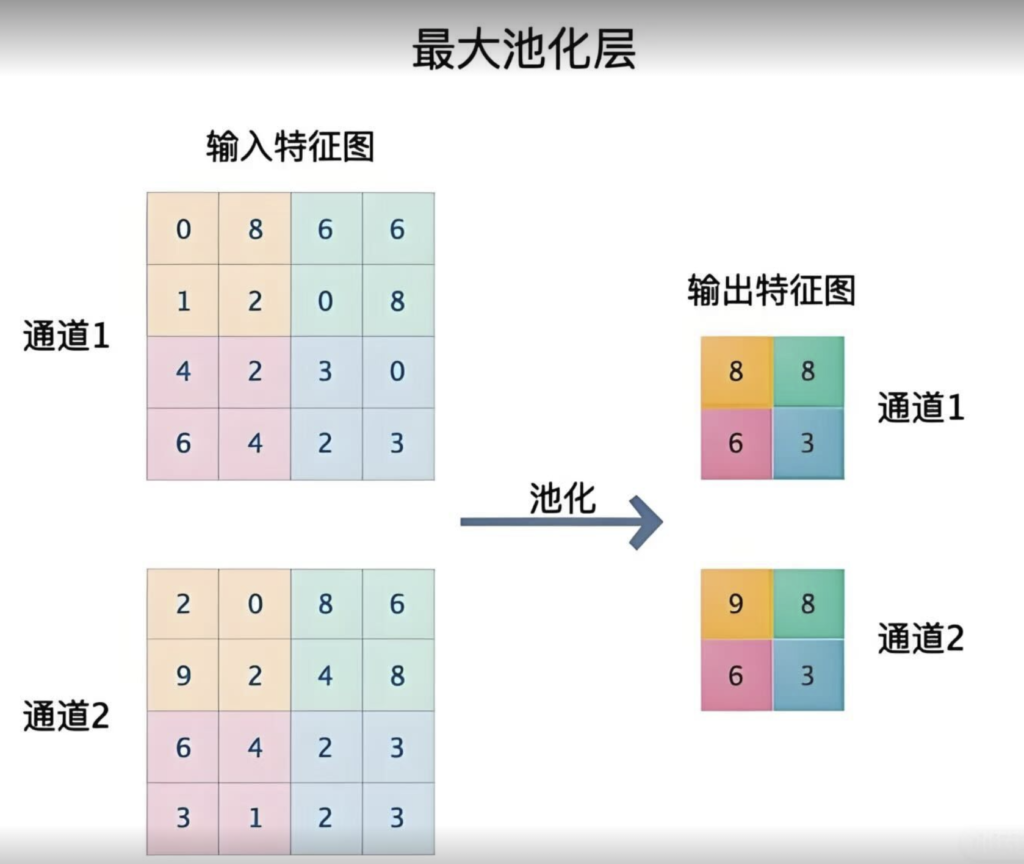

- 最常用的操作：最大池化（Max Pooling）
- a. 我们定义一个池化窗口，比如 2×2。
- b. 将这个窗口，不重叠地滑过整张特征图。
- c. 在每个 2×2 的窗口内，只保留其中最大的那个数值，扔掉其他 3 个。
- d. 最终，一张 24×24 的特征图，经过 2×2 的最大池化后，就会变成一张 12×12 的新特征图。
- 池化层带来的好处：
- a. 进一步减少参数和计算量：特征图的尺寸变小了，后续层需要处理的数据量也相应减少，提升计算效率。
- b. 提供平移不变性（Translation Invariance）：这是池化层最核心的价值！想象一下，在一个 2×2 的区域内，无论那个最强的边缘特征，出现在左上角、右上角、还是其他位置，只要它在这个区域内，经过最大池化后，输出的结果都是一样的！这意味着，模型对特征的微小位移，变得不那么敏感了。一只猫的眼睛，无论是在图片的 (100,100) 像素位置，还是在 (102, 101) 像素位置，对于后续的网络来说，感知到的信息是相似的。这极大地提升了模型的泛化能力。
- c. 增大感受野：经过池化后，新特征图上的一个像素点，实际上融合了原始特征图上一片区域的信息。这使得更深层的网络，能够看到更宏观的特征。
四、搭建视觉神殿 —— 从 LeNet-5 到 ResNet 的架构演进🔖
一个完整的 CNN，就是将上面这 “卷积→激活→池化” 的三连招，像搭乐高一样，重复堆叠多次，然后再在网络的末端，接上几层我们熟悉的全连接层，来进行最终的分类或识别。
这个层层递进的过程，完美地模拟了我们大脑的层次化特征提取：
- 浅层网络：卷积核学习到的是边缘、颜色、纹理等低级特征。
- 中层网络：将低级特征组合，学习到眼睛、鼻子、耳朵等中级特征。
- 深层网络：将中级特征组合，学习到 “猫脸”、“狗脸” 等高级、抽象的概念特征。
- 最后的全连接层：像一个最终裁判，它看着前面所有层提取出的各种高级特征，然后做出最终的投票：根据我看到的 “猫脸” 特征、“猫耳朵” 特征、“猫尾巴” 特征，我判断这张图是 “猫” 的概率是 98%。
在 CNN 的发展史上，出现过几个里程碑式的、不断加深的网络架构：
- LeNet-5（1998）：Yann LeCun 提出的开山鼻祖，用于手写数字识别，只有 5 层，奠定了卷积 + 池化 + 全连接的经典范式。
- AlexNet（2012）：引爆深度学习革命的火炬手。它通过使用更深的网络（8 层）、更大的数据集（ImageNet）、ReLU 激活函数和 Dropout 技术，在当年的 ImageNet 图像识别大赛中，以压倒性的优势夺冠，震惊了整个学术界和工业界。
- VGGNet（2014）：探索了用更小的卷积核（3×3）和更深的网络（16-19 层）来提升性能的可能性。
- GoogLeNet（2014）：引入了 Inception 模块，在一个网络层中，同时使用不同尺寸的卷积核，来捕捉不同尺度的特征，并提升了计算效率。
- ResNet（Residual Network, 2015）：这是 CNN 发展史上又一个重要的突破！它通过引入残差连接（Residual Connection）或快捷连接（Shortcut Connection），巧妙地解决了网络越深，越难训练的问题。它允许信息跳层传播，使得训练上百层、甚至上千层的超深神经网络成为了可能，极大地提升了模型的性能和精度。
五、展望：从 CNN 到视觉的未来🔖
CNN 的出现，是 AI 发展史上的一座丰碑。它不仅奠定了现代计算机视觉的基石，其局部连接、参数共享、层次化特征的思想，也深刻地影响了后续的 AI 架构设计。
当然，技术总是在不断演进。
- CNN 的挑战：CNN 在捕捉图像的全局、长距离依赖关系方面，能力相对较弱（因为卷积核是局部的）。
- Vision Transformer（VIT）的崛起：近年来，我们在《注意力机制》那篇里详述的 Transformer 架构，开始跨界进入视觉领域。VIT 通过将一张图片切成一个个小块，然后将这些小块视为语言中的单词，再利用自注意力机制来计算任意两个小块之间的关联性。这使得它在捕捉全局上下文信息方面，展现出比 CNN 更强的能力，并在许多视觉任务上，取得了超越 CNN 的性能。
未来的视觉模型，很可能不再是 CNN 或 Transformer 的二选一，而是两者的结合。比如，用 CNN 强大的局部特征提取能力，作为网络的前几层；然后，再用 Transformer 强大的全局关系建模能力，作为网络的高层，实现优势互补。
六、总结时刻🔖
今天，我们进行了一场深入 AI 视觉的探索，包括：
- 核心使命：解决传统全连接神经网络在处理图像时，面临的参数爆炸和空间结构丢失两大灾难。
- 灵感来源：模仿生物视觉系统的局部感受野和层次化特征提取机制。
- 三大核心法宝：
- a. 卷积层（Convolution）：利用参数共享的卷积核（滤波器），高效地从图像中提取局部特征（如边缘、纹理）。
- b. 激活函数（Activation）：引入非线性（如 ReLU），极大地提升网络的表达能力。
- c. 池化层（Pooling）：进行下采样，减少计算量，并提供平移不变性，提升模型的泛化能力。
- 工作模式：通过堆叠 “卷积→激活→池化” 的组合，实现从低级特征（点线）到高级特征（物体概念）的层次化抽象。
- 未来发展：虽然面临着 Vision Transformer（VIT）的挑战，但 CNN 的核心思想依然是基石，未来将走向与 Transformer 的深度融合。
